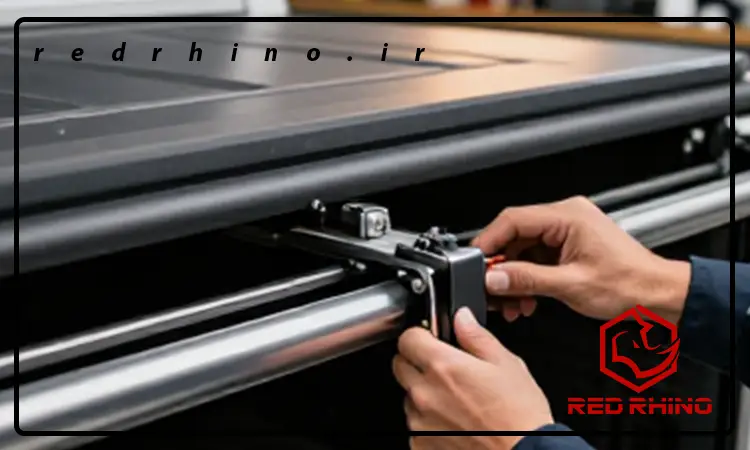

موضوع آموزش تنظیم و رگلاژ رولرلید پیکاپ زمانی اهمیت پیدا می کند که درب رول شونده خودرو دیگر مانند روزهای اول به صورت روان باز و بسته نمی شود، یک طرف آن بالاتر از طرف دیگر قرار می گیرد، هنگام حرکت صدا می دهد یا برای بسته شدن به فشار زیادی نیاز دارد. رولر لید یکی از کاربردی ترین تجهیزات برای پیکاپ های آفرودی و خودروهای مورد استفاده در کمپینگ است، زیرا علاوه بر پوشاندن فضای بار، از تجهیزات و وسایل داخل قسمت بار در برابر گرد و غبار، نور مستقیم خورشید و تا حدی رطوبت محافظت می کند. اما عملکرد صحیح این سیستم به نصب دقیق، تنظیم مناسب ریل ها و رگلاژ صحیح مکانیزم آن وابسته است.
چرا تنظیم و رگلاژ رولرلید پیکاپ اهمیت دارد؟
قبل از شروع تنظیم، باید بدانیم که رولرلید فقط یک پوشش ساده برای قسمت بار نیست و چند قطعه مکانیکی و سازه ای باید همزمان با یکدیگر کار کنند. ریل های جانبی، تیغه ها یا پرده رول شونده، قفل ها، اتصالات، مکانیزم جمع شدن و در بعضی مدل ها سیستم کنترل کشش، همگی در حرکت صحیح آن نقش دارند. اگر یکی از این بخش ها نسبت به بخش دیگر از حالت صحیح خارج شود، حرکت کل مجموعه تحت تاثیر قرار می گیرد.
در یک رولرلید سالم، حرکت باید تا حد امکان یکنواخت باشد. هنگام باز کردن، نباید در یک سمت سریع تر از سمت دیگر حرکت کند. هنگام بستن نیز لبه انتهایی باید به شکل متقارن روی محل قفل قرار بگیرد. ریل های دو طرف باید نسبت به یکدیگر فاصله و ارتفاع مناسبی داشته باشند و هیچ قسمت از آن نباید به صورت غیر طبیعی با ریل اصطکاک پیدا کند.
در بسیاری از سیستم های رول شونده، سازنده برای رگلاژ امکان تغییر موقعیت ریل ها یا تنظیم کشش را در نظر می گیرد. دستورالعمل های نصب برخی تولیدکنندگان نیز بر تراز بودن ریل ها، برابر بودن فاصله دو طرف و کنترل مجدد اتصالات پس از نصب تاکید دارند.
نشانه هایی که می گویند رولر لید به رگلاژ نیاز دارد!
گاهی مشکل رولرلید کاملا واضح است و کاربر متوجه می شود که درب به درستی بسته نمی شود. اما در بعضی موارد نشانه ها ظریف هستند و اگر به آنها توجه نشود، به مرور باعث فرسایش بیشتر قطعات می شوند. برای مثال ممکن است رولر لید هنگام باز شدن صدای ساییدگی ایجاد کند یا فقط در بخش انتهایی مسیر کمی گیر کند.
یکی از مهم ترین نشانه ها، اختلاف ارتفاع دو طرف رولرلید است. اگر یک سمت هنگام بسته شدن بالاتر قرار بگیرد، احتمال دارد ریل ها تراز نباشند یا موقعیت آنها نسبت به بدنه پیکاپ تغییر کرده باشد. همچنین اگر رولر لید در یک قسمت به ریل نزدیک شود و در قسمت دیگر فاصله بیشتری داشته باشد، باید وضعیت ریل و اتصالات بررسی شود.
سفت شدن بیش از حد رولر لید نیز نشانه مهمی است. در بعضی مدل ها تغییر دما باعث انبساط و انقباض متریال می شود و در نتیجه کشش باید متناسب با شرایط تنظیم شود. برخی دستورالعمل های سازندگان رول کاور نیز توصیه می کنند کشش سیستم پس از نصب، به صورت دوره ای و به ویژه بعد از تغییرات شدید دما بررسی شود.
اگر رولر لید برای بسته شدن نیاز به فشار غیر معمول دارد، ابتدا باید علت آن مشخص شود. افزایش زور دست بدون پیدا کردن علت اصلی، روش صحیح رگلاژ نیست و ممکن است به مکانیزم قفل یا ریل آسیب وارد کند.
ابزارهای مورد نیاز برای تنظیم رولر لید
ابزار مورد نیاز به طراحی رولر لید و نوع اتصالات آن بستگی دارد. بنابراین نباید تصور کرد که برای همه مدل ها یک مجموعه ابزار ثابت وجود دارد. در بسیاری از سیستم ها استفاده از آچار مناسب برای پیچ های ریل و بست ها، آچار آلن یا ابزار تنظیم مخصوص مکانیزم کشش کافی است.
قبل از شروع کار، ابزار را آماده کنید تا مجبور نشوید در میانه تنظیم، با ابزار نامناسب به پیچ ها فشار وارد کنید. آچار نامناسب می تواند باعث خراب شدن سر پیچ شود و در ادامه حتی باز کردن آن را دشوار کند.
یک متر نیز برای بررسی فاصله دو ریل مفید است. اگر امکان اندازه گیری دقیق وجود داشته باشد، می توان فاصله ریل ها را در قسمت جلو، میانه و عقب مقایسه کرد. هدف این نیست که بدون توجه به دستورالعمل سازنده، یک عدد ثابت برای همه پیکاپ ها تعیین کنیم؛ بلکه باید بررسی کنیم آیا دو طرف نسبت به یکدیگر هم راستا هستند یا خیر.
همچنین یک چراغ مناسب برای بررسی داخل ریل ها و قسمت های کم نور می تواند مفید باشد. اگر رولرلید دارای مکانیزم کشش یا تنظیم فنر است، قبل از دستکاری آن باید دستورالعمل همان مدل بررسی شود، زیرا برخی سیستم ها تحت کشش مکانیکی قرار دارند و تنظیم نادرست آنها می تواند خطرناک باشد. در بعضی دستورالعمل های سازندگان نیز تنظیم کشش مکانیزم های تحت فشار به نصاب متخصص واگذار شده است.
جک آرام بند پیکاپ
مرحله اول: بررسی تراز بودن ریل های رولرلید
یکی از مهم ترین مراحل آموزش تنظیم و رگلاژ رولرلید پیکاپ بررسی موقعیت دو ریل جانبی است. رولر لید برای حرکت صحیح به یک مسیر متقارن نیاز دارد. اگر یکی از ریل ها بالاتر، پایین تر، جلوتر یا عقب تر از موقعیت صحیح قرار گرفته باشد، رول شونده در طول مسیر تحت فشار نامساوی قرار می گیرد.
برای شروع، رولر لید را در وضعیت باز قرار دهید تا امکان بررسی مسیر ریل ها فراهم شود. سپس از قسمت جلو تا انتهای قسمت بار، مسیر هر دو ریل را نگاه کنید. به جای تمرکز صرف روی یک نقطه، باید کل مسیر را بررسی کنید؛ زیرا ممکن است ریل در ابتدا تراز باشد اما در قسمت عقب کمی تغییر ارتفاع پیدا کند.
فاصله دو ریل نیز اهمیت دارد. اگر فاصله در بخش جلو با قسمت عقب تفاوت قابل توجهی داشته باشد، احتمال دارد یکی از ریل ها از موقعیت مناسب خارج شده باشد. در این شرایط نباید فقط پیچ انتهایی را سفت کرد و انتظار داشت مشکل برطرف شود. ابتدا باید موقعیت ریل اصلاح شود و سپس اتصالات آن به صورت تدریجی محکم شوند.
در دستورالعمل های نصب رول کاورهای مختلف نیز روی تراز بودن ریل و قرار گرفتن مساوی آنها در دو طرف تاکید شده است. بعضی سازندگان حتی توصیه می کنند بعد از نصب، فاصله ریل ها اندازه گیری و در صورت نیاز اصلاح شود.
چگونه ریل های دو طرف را با یکدیگر هماهنگ کنیم؟
برای هماهنگ کردن ریل ها، ابتدا تمام نقاطی را که امکان تنظیم دارند مشخص کنید. پیچ ها را به اندازه ای شل کنید که ریل قابلیت حرکت جزئی داشته باشد، اما به طور کامل آزاد نشود. سپس ریل را به آرامی در موقعیت مورد نظر قرار دهید.
در این مرحله بهتر است از جلو به عقب حرکت کنید و وضعیت ریل را در چند نقطه بررسی کنید. اگر ریل بیش از حد بالا قرار گرفته باشد، باید موقعیت بست ها اصلاح شود. اگر پایین تر از جای مناسب قرار گرفته باشد، همین روند باید در جهت مخالف انجام شود. هدف این است که ریل در طول مسیر تا حد امکان تراز و پایدار بماند.
بعد از قرار دادن ریل، پیچ ها را به صورت مرحله ای سفت کنید. سفت کردن ناگهانی یک پیچ تا انتها ممکن است ریل را از موقعیت تنظیم شده خارج کند. به همین دلیل بهتر است بعد از هر تغییر، دوباره مسیر رولر لید را امتحان کنید.
در برخی دستورالعمل های رول کاور نیز برای اصلاح تراز ریل، موقعیت بست ها بالا یا پایین می شود و سپس ریل دوباره بررسی می شود. پس از اتمام کار، رولر لید را چند بار باز و بسته کنید. اگر حرکت روان تر شد و اختلاف دو طرف از بین رفت، احتمال زیادی وجود دارد که علت اصلی مشکل، تنظیم نامناسب ریل بوده باشد.
مقایسه امنیت
مرحله دوم: تنظیم کشش رولرلید
پس از بررسی ریل ها، باید کشش سیستم را بررسی کنید. کشش نامناسب می تواند باعث شود رولر لید بیش از اندازه شل باشد یا برای بسته شدن فشار زیادی نیاز داشته باشد. البته نحوه تنظیم کشش در رولر لیدهای مختلف متفاوت است و نباید دستور تنظیم یک مدل را بدون بررسی روی مدل دیگر اجرا کرد.
در سیستم هایی که مکانیزم تنظیم کشش در اختیار کاربر قرار گرفته است، تغییر کشش معمولا باید به صورت بسیار تدریجی انجام شود. بعضی تولیدکنندگان نیز توصیه می کنند تنظیم کشش در دمای مناسب انجام شود، زیرا تغییر دما می تواند روی ابعاد و کشش پوشش تاثیر بگذارد.
اگر آن بیش از حد شل باشد، ممکن است سطح آن در حالت بسته افتادگی داشته باشد یا در هنگام حرکت خودرو بیشتر تکان بخورد. از طرف دیگر، کشش بیش از حد نیز می تواند باعث افزایش فشار روی مکانیزم و سخت شدن باز و بسته شدن شود.
بنابراین هدف، ایجاد بیشترین کشش ممکن نیست؛ هدف رسیدن به کششی است که در آن رولر لید بدون فشار غیر عادی حرکت کند، در وضعیت بسته ظاهر مناسبی داشته باشد و مکانیزم قفل نیز به شکل طبیعی عمل کند.
رگلاژ کشش را چقدر تغییر دهیم؟
یکی از اصول مهم در آموزش تنظیم و رگلاژ رولر لید پیکاپ این است که تغییرات را کوچک و مرحله ای انجام دهید. اگر مکانیزم تنظیم کشش محصول اجازه می دهد، ابتدا مقدار بسیار کمی تغییر ایجاد کنید و سپس آن را باز و بسته کنید.
اگر بعد از یک تغییر کوچک، وضعیت بهتر شد، همان روند را ادامه دهید تا به نقطه مناسب برسید. اگر وضعیت بدتر شد، تنظیم را به حالت قبلی برگردانید. انجام چند تغییر بزرگ پشت سر هم باعث می شود متوجه نشوید کدام تغییر باعث بهبود یا بدتر شدن عملکرد شده است.
برخی سیستم های رول شونده دارای تنظیم کننده های کشش در دو طرف هستند. در چنین محصولاتی باید دو طرف را به صورت هماهنگ تنظیم کرد. تنظیم یک طرف و رها کردن طرف دیگر می تواند باعث شود فشار به صورت نامتقارن روی رولر لید اعمال شود.
در برخی مدل ها نیز مکانیزم کشش شامل فنر است. این بخش ممکن است انرژی مکانیکی قابل توجهی در خود ذخیره کند و باز کردن یا تنظیم اشتباه آن خطرناک باشد. بنابراین اگر برای تنظیم نیاز به باز کردن محفظه یا آزاد کردن فنر اصلی وجود دارد، بهتر است کار را به متخصص بسپارید. بعضی دستورالعمل های فنی نیز درباره خطر تنظیم مستقیم فنر اصلی هشدار داده اند.
میتسوبیشی کلوت
مرحله سوم: بررسی قفل و قسمت انتهایی رولرلید
پس از تنظیم ریل و کشش، باید قسمت انتهایی رولر لید و مکانیزم قفل را بررسی کنید. رولر لید زمانی عملکرد مطلوبی دارد که قسمت انتهایی آن بدون فشار غیر عادی در محل تعیین شده قرار بگیرد و قفل بتواند به شکل صحیح درگیر شود.
اگر رولر لید از یک طرف به محل قفل می رسد اما طرف دیگر با فاصله باقی می ماند، نباید بلافاصله قفل را دستکاری کنید. در بسیاری از موارد، مشکل اصلی از تراز نبودن ریل یا موقعیت نامناسب آن می آید و قفل تنها نشانه این مشکل را نشان می دهد.
ابتدا بررسی کنید که دو طرف رولر لید در زمان بسته شدن همزمان به موقعیت نهایی برسند. سپس وضعیت ریل ها را مجددا کنترل کنید. همچنین مطمئن شوید هیچ قسمت از پوشش یا تیغه ها در مسیر ریل گیر نکرده باشد.
در بعضی سیستم های رول کاور، بسته شدن صحیح قسمت انتهایی و هماهنگی آن با ریل ها بخش مهمی از فرایند تنظیم اولیه محسوب می شود و سازندگان توصیه می کنند پس از نصب، چند مرتبه باز و بسته شدن کامل سیستم و وضعیت قفل بررسی شود.
اگر قفل به فشار زیادی نیاز دارد، از ضربه زدن یا فشار ناگهانی خودداری کنید. قفل باید در موقعیتی قرار بگیرد که بدون اعمال نیروی غیر طبیعی عمل کند. اگر بعد از تنظیم ریل ها و کشش همچنان قفل درست درگیر نمی شود، احتمال وجود مشکل در خود قفل یا قطعه انتهایی وجود دارد.
مشکلات رایج رولرلید بعد از تنظیم و روش تشخیص آنها
حتی بعد از رگلاژ نیز ممکن است کاربر با علائم خاصی مواجه شود. تشخیص درست این علائم کمک می کند به جای تغییر تصادفی تنظیمات، مستقیما سراغ بخش مشکل دار برویم. برای مثال، صدای ساییدگی معمولا با بررسی ریل و مسیر حرکت شروع می شود، در حالی که شل بودن سطح رولر لید بیشتر به کشش مربوط است.
اگر رولر لید هنگام باز شدن فقط در یک قسمت گیر می کند، مسیر همان قسمت را با دقت بررسی کنید. وجود آلودگی، تغییر شکل ریل یا تماس آن با یک نقطه از مسیر می تواند علت باشد. اگر حرکت از ابتدا تا انتها سخت است، باید علاوه بر ریل ها، کشش و مکانیزم جمع شدن نیز بررسی شود.
اگر یک سمت رولر لید بالاتر از سمت دیگر است، تراز بودن ریل ها و موقعیت بست ها در اولویت قرار می گیرد. اگر رولرلید در حالت بسته بیش از حد شل است، سیستم کشش باید بررسی شود. اگر برای بسته شدن فشار زیادی لازم است، کشش بیش از حد یا تراز نبودن مسیر می تواند عامل باشد.
این تفکیک مهم است، زیرا هر علامت را نباید با یک روش برطرف کرد. رگلاژ صحیح یعنی ابتدا علت احتمالی را مشخص کنیم و بعد فقط همان بخش را تنظیم کنیم.
| مشکل مشاهده شده | بخش هایی که باید بررسی شوند |
| سخت باز و بسته شدن | ریل ها، آلودگی مسیر، کشش |
| اختلاف ارتفاع دو طرف | تراز ریل ها و بست ها |
| شل بودن رولرلید | کشش سیستم و وضعیت مکانیزم |
| صدای ساییدگی | تمیزی ریل، تماس تیغه ها و تراز |
| درست قفل نشدن | موقعیت ریل، قسمت انتهایی و قفل |
| حرکت نامتقارن | فاصله ریل ها و کشش دو طرف |
تاثیر رولرلید روی KMC T9
اشتباهات رایج هنگام رگلاژ رولرلید پیکاپ
یکی از اشتباهات رایج این است که کاربر برای برطرف کردن مشکل، تمام پیچ های سیستم را همزمان باز می کند. این کار باعث می شود موقعیت اولیه ریل ها از بین برود و پیدا کردن نقطه صحیح دشوارتر شود. بهتر است فقط اتصالات مرتبط با بخش مورد نظر را به اندازه لازم آزاد کنید.
اشتباه دیگر، اعمال نیروی زیاد برای بستن رولر لید است. اگر سیستم با فشار زیاد بسته می شود، این موضوع نشانه ای برای بررسی است، نه دلیلی برای افزایش فشار دست. ادامه این کار می تواند به قفل، لبه انتهایی یا ریل ها فشار وارد کند.
تنظیم همزمان چند بخش نیز روش مناسبی نیست. اگر ابتدا ریل ها را تنظیم کرده اید، عملکرد سیستم را بررسی کنید و سپس در صورت نیاز سراغ کشش بروید. این روش به شما کمک می کند اثر هر تغییر را تشخیص دهید.
استفاده از روان کننده نامناسب نیز می تواند مشکل ایجاد کند. برخی روان کننده ها ممکن است با متریال یا قطعات خاص سازگار نباشند و گرد و خاک را بیشتر جذب کنند. بنابراین برای تمیزکاری و روانکاری باید توصیه سازنده همان محصول را در اولویت قرار دهید.
همچنین نباید محفظه مکانیزم داخلی یا فنر اصلی را بدون شناخت ساختار آن باز کرد. بعضی رول کاورها دارای مکانیزم های فنری تحت کشش هستند و آزاد کردن این انرژی بدون ابزار و دانش کافی می تواند خطرناک باشد.
چه زمانی تنظیم رولرلید را به متخصص بسپاریم؟
در بسیاری از موارد، بررسی ریل، تمیز کردن مسیر و کنترل اتصالات کار پیچیده ای نیست. اما هر نوع تنظیمی را نمی توان به عنوان یک کار ساده خانگی در نظر گرفت. اگر سیستم رولر لید دارای فنر اصلی، مکانیزم جمع شونده پیچیده یا تنظیم کننده مخصوص باشد، دستکاری آن بدون شناخت فنی می تواند بیشتر از آنکه مشکل را حل کند، به سیستم آسیب بزند.
اگر رولرلید بعد از چند بار تنظیم همچنان گیر می کند، یک طرف آن بالا می ماند، صدای شدید ایجاد می کند یا قفل به شکل صحیح درگیر نمی شود، بهتر است مشکل توسط نصاب بررسی شود. همچنین اگر یکی از ریل ها یا تیغه ها تغییر شکل داده باشد، رگلاژ به تنهایی مشکل را حل نمی کند.
در چنین شرایطی متخصص می تواند ابتدا وضعیت بدنه و ریل ها را بررسی کند، سپس فاصله ها و تراز را اندازه بگیرد و در نهایت مکانیزم کشش و قفل را ارزیابی کند. این روش بسیار بهتر از تغییر تصادفی چند پیچ است.
برای خودروهای آفرودی و خودروهایی که به صورت مرتب در مسیرهای خاکی و ناهموار استفاده می شوند، اهمیت این بررسی بیشتر است. ضربه و لرزش مداوم می تواند به مرور روی اتصالات و تراز تجهیزات نصب شده در قسمت بار تاثیر بگذارد. به همین دلیل، بررسی دوره ای رولر لید برای چنین خودروهایی تصمیم منطقی تری نسبت به صبر کردن تا زمان خرابی کامل سیستم است.
پیکاپ های آفرودی
سخن پایانی
آموزش تنظیم و رگلاژ رولر لید پیکاپ زمانی ارزش واقعی دارد که رگلاژ با تشخیص علت مشکل همراه باشد. رولر لید یک سیستم چند بخشی است و عملکرد صحیح آن به هماهنگی ریل ها، پوشش رول شونده، اتصالات، قفل و در مدل های خاص، مکانیزم کشش وابسته است. به همین دلیل، تنظیم کردن یک پیچ بدون بررسی سایر اجزا معمولا راه حل مناسبی نیست.
سوالات متداول درباره تنظیم و رگلاژ رولرلید پیکاپ
- چرا رولرلید پیکاپ سخت باز و بسته می شود؟
سخت شدن حرکت می تواند دلایل مختلفی داشته باشد. ابتدا باید ریل های جانبی از نظر وجود گرد و خاک، شن یا جسم خارجی بررسی شوند. بعد از آن باید تراز بودن دو ریل و وضعیت اتصالات بررسی شود. اگر ریل ها فاصله مناسبی نداشته باشند یا در یک قسمت به سمت داخل متمایل شده باشند، رولرلید هنگام حرکت اصطکاک پیدا می کند. کشش بیش از حد نیز یکی دیگر از دلایل احتمالی است. در مدل هایی که سیستم تنظیم کشش دارند، باید کشش به صورت تدریجی بررسی شود. اگر بعد از تمیز کردن و کنترل ریل ها مشکل باقی بماند، بهتر است تنظیم تخصصی انجام شود. - چرا یک طرف رولرلید بالاتر از طرف دیگر قرار می گیرد؟
وقتی دو طرف رولرلید در یک ارتفاع قرار نمی گیرند، ابتدا باید تراز و موقعیت ریل ها بررسی شود. ممکن است یکی از بست ها جابه جا شده باشد یا ریل در یک قسمت نسبت به لبه قسمت بار ارتفاع متفاوتی پیدا کرده باشد. همچنین باید بررسی شود که خود رولرلید یا تیغه های آن تغییر شکل نداده باشند. اگر مشکل از ریل باشد، اصلاح موقعیت و تراز کردن آن می تواند مشکل را برطرف کند. اما اگر قطعه تغییر شکل داده باشد، صرفا با رگلاژ نمی توان آن را به وضعیت اولیه برگرداند. - آیا می توان مکانیزم فنری رولرلید را شخصا تنظیم کرد؟
این موضوع به طراحی محصول بستگی دارد. اگر سازنده مکانیزم تنظیم کشش مشخصی برای کاربر در نظر گرفته باشد و دستورالعمل آن را ارائه کرده باشد، می توان مطابق همان دستورالعمل اقدام کرد. اما اگر برای تنظیم باید محفظه اصلی باز شود یا فنر تحت کشش آزاد شود، بهتر است این کار را به متخصص بسپارید. فنرهای مکانیکی می توانند انرژی قابل توجهی ذخیره کنند و آزاد شدن ناگهانی آنها خطر آسیب ایجاد می کند. برخی دستورالعمل های فنی رول کاورها نیز درباره خطر تنظیم مستقیم فنر اصلی هشدار می دهند.
