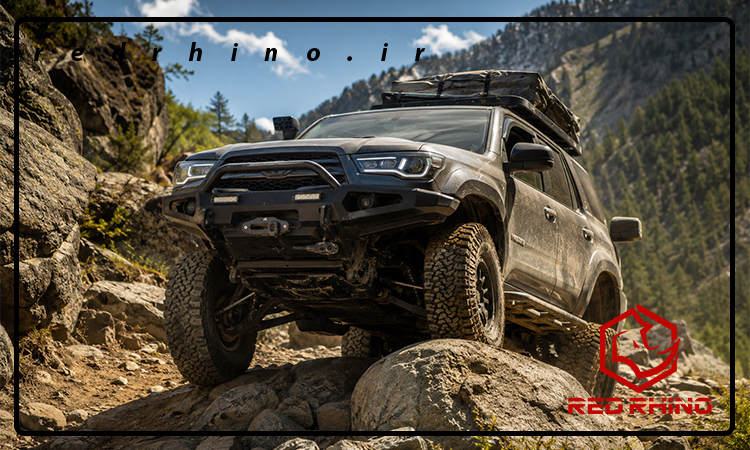

نقش دامنه حرکتی (Articulation) در عبور از موانع آفرود

یکی از مهم ترین مفاهیمی است که هر راننده آفرود، طبیعت گرد حرفه ای و مالک خودروی دو دیفرانسیل باید آن را به صورت عمیق درک کند نقش دامنه حرکتی (Articulation) در عبور از موانع آفرود است. بسیاری از افراد هنگام ورود به دنیای آفرود ابتدا به سراغ لاستیک های بزرگ تر، وینچ، سپر فلزی یا تجهیزات بازیابی می روند، اما در عمل این دامنه حرکتی سیستم تعلیق است که در بسیاری از مسیرهای سنگلاخی، شیارهای عمیق، دست اندازهای متقاطع و شیب های نامتقارن تعیین می کند خودرو تا چه حد می تواند چسبندگی خود را حفظ کند و با اطمینان از مانع عبور کند. وقتی یک خودرو در مسیر آفرود، تماس موثر چرخ هایش را با زمین از دست بدهد، حتی قوی ترین موتور و بهترین تایر هم نمی توانند کارایی کامل خود را نشان دهند.

دامنه حرکتی یا Articulation در آفرود دقیقا به چه معناست؟

دامنه حرکتی در دنیای آفرود به توانایی سیستم تعلیق برای حرکت مستقل و کنترل شده چرخ ها در برخورد با ناهمواری ها گفته می شود. هرچه یک محور یا سیستم تعلیق بتواند اختلاف ارتفاع بیشتری را بین چرخ های سمت راست و چپ مدیریت کند، خودرو بهتر می تواند روی سطوح ناهموار، تماس لاستیک با زمین را حفظ کند.

این تماس همان چیزی است که کشش تولید می کند و کشش، هسته اصلی عبور از مانع است. در مسیرهای آفرودی، به ندرت با سطح صاف و یکنواخت روبه رو هستیم. زمین پیوسته تغییر می کند؛ یک چرخ بالا می رود، چرخ دیگر در گودال می افتد و خودرو باید بدون از دست دادن تعادل یا هرزگردی بی مورد، این تغییرات را جذب کند.

در تعریف کاربردی، دامنه حرکتی فقط به بالا و پایین رفتن فنر محدود نمی شود. این مفهوم به هماهنگی کامل میان فنر، کمک فنر، بازوها، بوش ها، میل تعادل، طول کمک، محدودکننده ها و حتی هندسه کلی تعلیق مربوط است. اگر یکی از این اجزا اجازه حرکت کافی ندهد، کل سیستم دچار محدودیت می شود. به همین علت، وقتی درباره نقش دامنه حرکتی (Articulation) در عبور از موانع آفرود صحبت می کنیم، در واقع از عملکرد یک مجموعه هماهنگ حرف می زنیم، نه یک قطعه منفرد. اگر درباره مدل های مختلف سیستم های تعلیق و دامنه حرکتی پیکاپ ها اطلاعات بیشتری میخواهید میتوانید مقاله سیستم تعلیق و دامنه حرکتی پیکاپ در آفرود را مطالعه نمایید.

چرا دامنه حرکتی در عبور از موانع آفرود حیاتی است؟

وقتی خودرو وارد یک مسیر سنگی، شیار دار یا دارای پله های طبیعی می شود، مهم ترین چالش حفظ تماس موثر هر چهار چرخ با زمین است. هر بار که یک چرخ از زمین جدا می شود یا بار عمودی آن بیش از حد کاهش پیدا می کند، توان انتقال نیرو افت می کند.

در این شرایط دیفرانسیل، سیستم کنترل کشش و حتی قفل دیفرانسیل وارد عمل می شوند، اما اگر پایه مکانیکی تماس با زمین ضعیف باشد، این سامانه ها فقط بخشی از مشکل را جبران می کنند. دامنه حرکتی در چنین موقعیتی مثل یک پل ارتباطی میان خودرو و زمین عمل می کند و اجازه می دهد چرخ ها به جای معلق شدن، ناهمواری را دنبال کنند.

در بسیاری از موانع آفرودی، خودرو با پدیده ای به نام کراس اکسل یا پیچش قطری روبه رو می شود. در این حالت، مثلا چرخ جلو سمت راست بالا می رود و همزمان چرخ عقب سمت چپ در گودی فرو می رود. اگر تعلیق نتواند این اختلاف را جذب کند، یکی از دو چرخ دیگر سبک یا معلق می شود و کشش افت می کند. اینجا است که نقش دامنه حرکتی (Articulation) در عبور از موانع آفرود خودش را به شکل واقعی نشان می دهد. خودرویی که دامنه حرکتی مناسب دارد، بدون نیاز به شتاب ناگهانی و ضربه زدن به مانع، آرام تر و کنترل شده تر از مسیر عبور می کند.

این موضوع فقط در سنگ نوردی یا مسیرهای فوق فنی مهم نیست. حتی در رمل های شکسته، مسیرهای جنگلی با ریشه های درخت، جاده های شسته شده و پاکوب های کوهستانی نیز دامنه حرکت مناسب کمک می کند خودرو پایدار بماند. هرچه تماس لاستیک با زمین پیوسته تر باشد، راننده بهتر می تواند فرمان را کنترل کند، از هرزگردی غیرضروری جلوگیری کند و فشار کمتری به پلوس، دیفرانسیل و گیربکس وارد شود. در نتیجه، دامنه حرکتی خوب به طور همزمان عملکرد، ایمنی و دوام خودرو را بهبود می دهد.

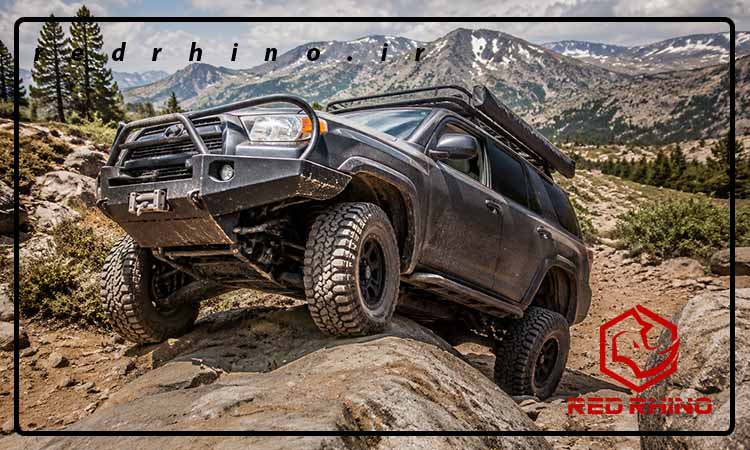

دامنه حرکتی

چه عواملی دامنه حرکتی سیستم تعلیق را تعیین می کنند؟

دامنه حرکتی خودرو نتیجه مستقیم طراحی و هماهنگی اجزای تعلیق است. اولین عامل، نوع سیستم تعلیق است. محور صلب در بسیاری از خودروهای آفرودی کلاسیک، به دلیل ساختار مکانیکی خود، معمولا قابلیت بهتری برای حرکت متقاطع و حفظ تماس چرخ ها با زمین دارد. در مقابل، سیستم های مستقل ممکن است در سرعت بالا، پایداری جاده ای و راحتی عملکرد بهتری داشته باشند، اما در بعضی پیکربندی ها دامنه حرکت متقاطع محدودتری ارائه می دهند. البته این یک قانون مطلق نیست، چون طراحی دقیق، زاویه بازوها و کیفیت قطعات می تواند نتیجه را تغییر دهد.

عامل بعدی، فنر و کمک فنر است. طول کورس کمک، نرخ فنر، نحوه نشست خودرو زیر بار و محدودیت های انتهای کورس، همگی تعیین می کنند چرخ تا چه حد می تواند بالا یا پایین حرکت کند. اگر کمک فنر زودتر از حد لازم به انتهای کورس برسد، عملا دامنه حرکتی محدود می شود. اگر فنر بیش از حد سفت باشد، چرخ به جای تبعیت از زمین، خودرو را بلند می کند. همچنین میل تعادل یا آنتی رول بار در جاده برای کاهش گهواره ای شدن مفید است، اما در آفرود می تواند بخشی از حرکت مستقل چرخ ها را محدود کند.

بوش ها، بازوهای تعلیق، زاویه شاکل، نقاط اتصال و حتی طول شیلنگ ترمز نیز اهمیت دارند. در برخی خودروها، ارتقای دامنه حرکتی بدون توجه به همین جزئیات باعث می شود یک قطعه فرعی زودتر از سایر بخش ها تحت کشش قرار بگیرد و محدودیت ایجاد کند.

در این میان، گوشواره سه مفصلی به عنوان یکی از راهکارهای تخصصی در بعضی سیستم های فنر شمش، می تواند آزادی حرکت بیشتری در انتهای فنر ایجاد کند و رفتار تعلیق را در پیچش های شدید بهبود دهد. به همین دلیل، بررسی سیستم تعلیق باید همیشه به صورت یکپارچه و دقیق انجام شود، نه با نگاه تک قطعه ای.

ارتباط دامنه حرکتی با کشش، کنترل و پایداری خودرو

کشش زمانی ایجاد می شود که لاستیک با فشار مناسب و تماس کافی روی سطح قرار بگیرد. اگر چرخ از زمین جدا شود یا بار عمودی آن کم شود، ضریب اصطکاک موثر کاهش می یابد و نیرو به خوبی منتقل نمی شود. به همین دلیل، خودرویی که قدرت زیادی دارد ولی دامنه حرکتی ضعیفی دارد، ممکن است روی یک مانع ساده تر از خودرویی کم قدرت تر اما متعادل تر متوقف شود. سیستم تعلیق خوب، شرایطی فراهم می کند که چرخ ها بتوانند خود را با شکل زمین تطبیق دهند و نیروی محرکه را پیوسته منتقل کنند.

از نظر کنترل، دامنه حرکت مناسب به راننده اجازه می دهد با آرامش بیشتری روی گاز کار کند. وقتی خودرو مدام چرخ بلند می کند، راننده مجبور می شود با گاز بیشتر یا مانورهای تندتر کمبود کشش را جبران کند. این کار نه تنها خطرناک است، بلکه می تواند به شکست ناگهانی قطعات نیز منجر شود. در مقابل، تعلیقی که خوب مفصل بندی می شود، حرکات ناگهانی بدنه را کاهش می دهد و اجازه می دهد عبور از مانع نرم تر و قابل پیش بینی تر باشد.

پایداری نیز به طور مستقیم تحت تاثیر این موضوع قرار دارد. در شیب های جانبی، شیارهای مورب و موانع پله ای، هرچه چرخ ها بهتر زمین را دنبال کنند، بدنه کمتر دچار تکان های ناگهانی می شود. این مسئله حس امنیت بیشتری به راننده می دهد و احتمال خطای انسانی را کاهش می دهد. در عمل، نقش دامنه حرکتی (Articulation) در عبور از موانع آفرود فقط به بالا رفتن از مانع مربوط نیست، بلکه به این مربوط است که خودرو با چه میزان تسلط، آرامش و ایمنی از آن عبور می کند.

سیستم تعلیق پیکاپ در آفرود

تفاوت دامنه حرکتی با صرفا افزایش ارتفاع خودرو

در بازار تجهیزات آفرود، افزایش ارتفاع اغلب به عنوان اولین ارتقا معرفی می شود. این ارتقا در جای خود مفید است، چون زاویه ورود و خروج را بهتر می کند و تا حدی فاصله کف خودرو از زمین را افزایش می دهد. اما ارتفاع بیشتر به تنهایی به معنای دامنه حرکتی بیشتر نیست. حتی در بسیاری از موارد، اگر ارتفاع بدون اصلاح هندسه تعلیق، طول کمک ها، وضعیت شیلنگ ها، میل تعادل و محدودکننده ها انجام شود، خودرو ظاهرا بلندتر می شود اما در عمل عملکرد آفرودی آن در پیچش های شدید بدتر خواهد شد.

مشکل اصلی اینجاست که برخی فقط روی لیفت تمرکز می کنند و فراموش می کنند تعلیق باید در هر دو جهت فشردگی و بازشدگی به صورت متعادل کار کند. اگر خودرو را بالا ببرید ولی کمک مناسب نصب نکنید، یا زاویه قطعات تعلیق را اصلاح نکنید، ممکن است در بازشدگی کامل، قطعات تحت تنش قرار بگیرند و حرکت واقعی چرخ محدود شود. نتیجه این می شود که خودرو با وجود ظاهر خشن تر، در عبور از شیارها زودتر چرخ بلند می کند و به کشش کمتری می رسد.

به زبان ساده، ارتفاع بیشتر عمدتا به کلیرنس کمک می کند، اما دامنه حرکت بیشتر به تماس موثر با زمین. هر دو مهم هستند، اما جای یکدیگر را نمی گیرند. یک خودروی آفرودی حرفه ای باید هم ارتفاع منطقی داشته باشد و هم تعلیقی که بتواند روی ناهمواری ها کار کند. اگر یکی را به بهای از دست دادن دیگری افزایش دهید، در مسیر واقعی دچار مشکل می شوید. به همین علت، ارتقای فنی باید همیشه بر اساس نوع استفاده خودرو، وزن تجهیزات، نوع مسیر و محدودیت های شاسی انجام شود.

گوشواره سه مفصلی چه نقشی در بهبود Articulation دارد؟

گوشواره سه مفصلی یکی از قطعات شناخته شده برای بهبود رفتار تعلیق در خودروهای فنر شمش دار است. در سیستم فنر شمش، با بالا و پایین رفتن محور، طول موثر فنر تغییر می کند و انتهای فنر باید بتواند این تغییر را بدون گیر کردن یا اعمال تنش اضافی جبران کند. گوشواره های معمولی این کار را تا حدی انجام می دهند، اما در پیچش های شدید و موانع سنگین، ممکن است دامنه حرکت را محدود کنند. گوشواره سه مفصلی با مکانیزم مفصلی خود اجازه می دهد فنر در شرایط خاص آزادی بیشتری داشته باشد و محور بهتر با ناهمواری زمین تطبیق پیدا کند.

این قطعه وقتی به درستی طراحی شده باشد، می تواند بازشدگی تعلیق را افزایش دهد و به حفظ تماس چرخ با زمین کمک کند. در عمل، خودرو روی موانع متقاطع رفتار نرم تر و منعطف تری نشان می دهد. برای خودروهای آفرودی که در مسیرهای فنی، سنگی و کمپینگ های خارج جاده ای استفاده می شوند، این مزیت می تواند تفاوت محسوسی در کیفیت عبور ایجاد کند. البته باید توجه داشت که هر قطعه ای از این نوع نیازمند نصب تخصصی و بررسی کامل سازگاری با شاسی، کمک فنر، زاویه کاری و کاربری خودرو است.

کیت ارتفاع در سیستم تعلیق

دامنه حرکتی بالا چگونه نیاز به تجهیزات کمکی را کاهش می دهد؟

وقتی سیستم تعلیق بتواند بهتر زمین را دنبال کند، خودرو در شرایط بیشتری بدون نیاز به مداخله خارجی از مانع عبور می کند. این یعنی در مسیرهایی که قبلا نیاز به گذاشتن وافل برد زیر چرخ، جک زدن خودرو یا گرفتن مسیر دوم بود، حالا ممکن است خودرو با همان گاز کنترل شده و خط درست عبور کند. دامنه حرکت بیشتر، احتمال هرزگردی ناگهانی و بلند شدن چرخ را کاهش می دهد و همین موضوع شانس گیر افتادن را کم می کند.

با این حال، کاهش نیاز با حذف نیاز فرق دارد. در سفرهای آفرودی و کمپینگ، مسیرها همیشه قابل پیش بینی نیستند. خاک نرم، گل، ماسه، شکست لبه ها یا رها شدن چرخ در شیار عمیق ممکن است حتی برای یک خودروی بسیار توانمند هم چالش ایجاد کند. اینجا تجهیزاتی مانند وافل برد و جک آرام بند هنوز اهمیت خود را حفظ می کنند. وافل برد می تواند زمانی که یکی از چرخ ها به دلیل افت کشش دچار هرزگردی شده، سطحی پایدار برای خروج ایجاد کند. جک آرام بند نیز در شرایطی که نیاز به بلند کردن کنترل شده خودرو روی زمین ناهموار وجود دارد، ابزار بسیار مهمی است.

آیا دامنه حرکتی بیشتر همیشه بهتر است؟

در نگاه اول، ممکن است به نظر برسد هرچه دامنه حرکت تعلیق بیشتر باشد، خودرو در آفرود بهتر عمل می کند. این گزاره تا حدی درست است، اما فقط زمانی که افزایش دامنه حرکتی به صورت کنترل شده و متناسب با کل ساختار خودرو انجام شود. اگر تعلیق بیش از حد نرم یا آزاد شود، ممکن است در جاده آسفالت، پیچ ها، ترمزگیری یا مانورهای ناگهانی رفتار نامطلوبی ایجاد کند. همچنین اگر حرکت اضافی چرخ ها بدون کنترل مناسب کمک فنر رخ دهد، خودرو دچار ضربات ثانویه، نوسان بدنه و استهلاک بیشتر می شود.

دامنه حرکت موثر با دامنه حرکت صرفا زیاد فرق دارد. چیزی که در آفرود ارزش دارد، حرکت مفید و قابل کنترل است؛ یعنی چرخ بتواند زمین را دنبال کند، اما سیستم همچنان هندسه، استحکام و پایداری خود را حفظ کند. اگر در جریان بازشدگی کامل، زاویه گاردان نامناسب شود، فنر از جای خود خارج شود، شیلنگ ترمز کشیده شود یا بوش ها تحت فشار غیرعادی قرار بگیرند، این افزایش دامنه نه تنها مفید نیست بلکه خطرناک هم هست. بنابراین، کیفیت طراحی مهم تر از عدد خام دامنه حرکت است.

دیفرانسیل معمولی

نشانه های ضعف دامنه حرکتی در مسیرهای واقعی آفرود

یکی از واضح ترین نشانه ها، بلند شدن مکرر یک چرخ در موانع نسبتا معمولی است. اگر خودرو روی مسیرهای شیار دار یا هنگام عبور مورب از دست اندازها خیلی زود یک چرخ را از زمین جدا می کند، احتمالا دامنه حرکتی آن محدود است یا تعلیق به خوبی تنظیم نشده است. این وضعیت معمولا با هرزگردی ناگهانی، دخالت مکرر سیستم کنترل کشش و نیاز به گاز بیشتر همراه می شود. راننده احساس می کند خودرو روی مانع عصبی و خشک رفتار می کند.

نشانه دوم، کوبش بیش از حد بدنه و انتقال ضربه به کابین است. اگر چرخ ها به جای دنبال کردن شکل زمین، کل خودرو را بالا و پایین بیندازند، یعنی تعلیق در جذب اختلاف سطح عملکرد مطلوبی ندارد. این مشکل نه تنها کنترل را کاهش می دهد، بلکه در سفرهای طولانی باعث خستگی بیشتر سرنشینان و افزایش فشار بر اتصالات داخلی خودرو می شود. در خودروهای کمپینگ که بار بیشتری حمل می کنند، این مسئله شدیدتر هم می شود.

نشانه سوم، نیاز مداوم به ابزار کمکی در موانعی است که برای خودروهای هم رده نباید چندان دشوار باشند. اگر خودرو روی شیب های شکسته یا سنگ های متوسط مرتب به وافل برد، جک یا بکسل نیاز پیدا می کند، ممکن است بخشی از مشکل به ضعف دامنه حرکت یا تنظیم نادرست تعلیق برگردد. در چنین شرایطی، بررسی تخصصی سیستم تعلیق، فنر، کمک، گوشواره ها و هندسه محورها ضروری است. گاهی یک اصلاح اصولی در تعلیق بسیار بیشتر از افزودن قطعات پرزرق و برق به بهبود عملکرد کمک می کند.

سخن پایانی

آفرود فقط عبور از مسیرهای سخت نیست؛ هنر حرکت هوشمندانه، کنترل شده و کم تنش روی زمینی است که مدام در حال تغییر است. در این میان، نقش دامنه حرکتی (Articulation) در عبور از موانع آفرود بسیار بنیادی تر از چیزی است که در نگاه اول به نظر می رسد. این ویژگی تعیین می کند چرخ ها تا چه اندازه می توانند با سطح زمین درگیر بمانند، کشش خود را حفظ کنند و خودرو را بدون ضربه، هرزگردی و فشار اضافی از مانع عبور دهند. به همین دلیل، دامنه حرکت مناسب نه فقط یک مزیت فنی، بلکه بخشی از فلسفه آماده سازی درست خودروی آفرودی است.

تیونینگ پیکاپ میتسوبیشی

سوالات متداول نقش دامنه حرکتی (Articulation) در عبور از موانع آفرود

1. آیا دامنه حرکتی بیشتر از قفل دیفرانسیل مهم تر است؟
   هر دو مهم هستند، اما نقش متفاوتی دارند. دامنه حرکتی بیشتر کمک می کند چرخ ها اصلا تماس خود را با زمین از دست ندهند و کشش پایه حفظ شود. قفل دیفرانسیل زمانی مفید است که اختلاف کشش بین چرخ ها ایجاد شده باشد و بخواهید نیرو را بهتر توزیع کنید. در بسیاری از موانع، تعلیق خوب باعث می شود نیاز به قفل دیفرانسیل کمتر شود.
2. آیا نصب گوشواره سه مفصلی برای هر خودرویی توصیه می شود؟
   خیر. این قطعه بیشتر برای برخی خودروهای فنر شمش دار معنا دارد و باید با توجه به طراحی شاسی، نوع استفاده، وزن خودرو و سایر اجزای تعلیق انتخاب شود. اگر بدون بررسی تخصصی نصب شود، ممکن است نتیجه مطلوب ندهد یا تعادل رفتاری خودرو را بر هم بزند.
3. آیا دامنه حرکتی بالا باعث می شود دیگر به وافل برد یا جک آرام بند نیازی نباشد؟
   خیر. دامنه حرکت خوب شانس عبور موفق را بالا می برد و احتمال گیر افتادن را کم می کند، اما آفرود همیشه غیرقابل پیش بینی است. خاک نرم، گل، ماسه، سنگ های لغزنده یا شکست ناگهانی مسیر ممکن است حتی برای خودروهای بسیار آماده هم مشکل ایجاد کنند. وافل برد و جک آرام بند ابزارهای پشتیبان مهمی هستند که در شرایط خاص می توانند عبور یا ریکاوری را بسیار ایمن تر و سریع تر کنند.
